خط برق رسان جرثقیل سقفی محفظه بسته

خطوط برق رسانی محفظه بسته یک ریل پوشیده است که برق را از طریق جاروبک‌های متحرک، پایدار و ایمن به جرثقیل می‌رساند. به‌جای کابل‌های آویزان و مستعد گیرکردن، یک مسیر تمیز و استاندارد دارید که هم ظاهر سالن را مرتب می‌کند و هم ریسک خرابی را پایین می‌آورد.
در عمل، شین برق رسانی جرثقیل RCE از چند شاخه‌ی ماژولار تشکیل می‌شوند که به‌سادگی به هم متصل می‌گردند؛ بنابراین سریع نصب می شود و در آینده هم می‌توانید شاخه اضافه کنید یا یک بخش را بدون جابه‌جایی کل مسیر تعویض کنید.
چرا این راهکار محبوب شده است؟ چون سه نیاز اصلی را هم‌زمان پاسخ می‌دهد:

• ایمنی (محفظه‌ی حفاظت‌شده با سطح IP مناسب)

• پایداری برق (تماس یکنواخت و افت ولتاژ کنترل‌شده)

• سهولت نگهداری (بازرسی آسان جاروبک و اتصالات) علاوه بر این، امکان تولید مسیر مستقیم یا منحنی وجود دارد و محدود به قالب ثابت نیستید. اگر پروژه‌ی شما در محیط‌های مرطوب یا خورنده است، می‌توانید سراغ مدل‌هایی بروید که برای چنین شرایطی طراحی شده‌اند.

  چه زمانی باسبار جرثقیل سقفی محفظه بسته انتخاب بهتری است؟

  در نهایت، اگر به دنبال یک راه‌حل استاندارد، کم‌دردسر و قابل توسعه برای برق‌رسانی جرثقیل سقفی هستید، باسبار محفظه‌ بسته RCE انتخابی مطمئن است که هم هزینه‌های توقف تولید را کم می‌کند و هم تجربه‌ی بهره‌برداری روان‌تری به شما می‌دهد.


  4 مزیت اصلی شین برق جرثقیل سقفی (RCE)

  وقتی قصد دارید بین کابل فستون و شین برق جرثقیل (RCE) یکی را انتخاب کنید، دانستن مزیت‌های کلیدی کمک می‌کند سریع‌تر به جمع‌بندی برسید:

  نخست، ایمنی و نظم: در باسبار جرثقیل سقفی محفظه بسته هادی‌ها داخل محفظه‌ی حفاظت‌شده قرار می‌گیرند؛ خبری از کابل‌های آویزان، گیر مکانیکی یا خطر تماس ناایمن نیست و مسیر برق یکپارچه و تمیز دیده می‌شود.
  دوم، نصب و توسعه آسان: شاخه‌های استاندارد معمولاً ۴ متری‌اند و در صورت نیاز، شاخه‌های ۱ تا ۶ متری هم تولید می‌شود تا برش‌کاری و زمان اجرا کاهش یابد. اگر در مسیرتان قوس دارید، امکان ساخت مسیر منحنی با شعاع حدود ۱/۲۰ متر فراهم است تا بدون کارهای اضافه، از ستون‌ها و موانع عبور کنید.
  سوم، پایداری تغذیه و نگهداری کم‌هزینه: تماس یکنواخت جاروبک با ریل باعث می‌شود حرکت جرثقیل در طول مسیر افت کیفیت نداشته باشد و خرابی‌های ریز و درشت کابل‌ها هم از معادله حذف شود.
  چهارم، تناسب با شرایط محیطی و بودجه: از بین سه خانواده‌ی پرکاربرد RCE-AL (بادوام و همه‌فن‌حریف)، RCE-ALUST (مقاوم‌تر برای محیط‌های مرطوب/خورنده تا 120A) و RCE-PVC (اقتصادی و سریع‌النصب)، می‌توانید دقیقاً همان چیزی را بردارید که با نیاز و بودجه‌ی پروژه هم‌خوان است.
  نتیجه‌ی نهایی؟ برق‌رسانی ایمن‌تر، تمیزتر و به‌صرفه‌تر که هزینه‌های توقف خط و سرویس‌های دوره‌ای را کاهش می‌دهد و تجربه‌ی کار روزانه را روان‌تر می‌کند.

  مدل‌ها و کاربردهای خطوط برق‌رسانی شین بسته RCE

  برای اینکه سریع انتخاب کنید، سه خانواده‌ی اصلی داریم:

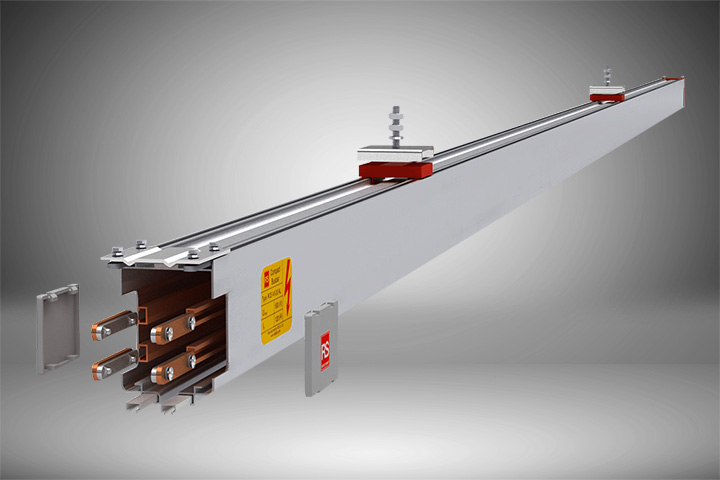

  ۱) RCE-AL (محفظه آلومینیومی + هادی مسی)

  انتخاب همه‌کاره برای بیشتر کارگاه‌ها و خطوط تولید. در آمپرهای 60/80/120/200/280 عرضه می‌شود و هم ۴ شینه (۳ فاز + ارت) و هم ۵ شینه (۳ فاز + ارت + نول) دارد. ایمنی IP23، دوام مکانیکی/الکتریکی بالا و امکان تعویض سریع یک شاخه از مزیت‌های کلیدی است. اگر سالن پرتردد دارید و می‌خواهید سال‌ها بدون دردسر کار کند، RCE-AL گزینه‌ی مطمئن است.

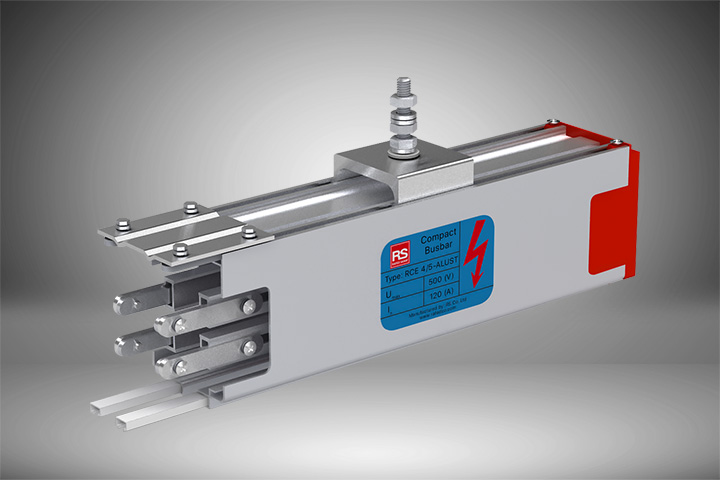

  ۲) RCE-ALUST (هادی آلومینیوم با روکش استیل ضدزنگ)

  برای محیط‌های مرطوب، شیمیایی یا خورنده طراحی شده و تا 120A را پوشش می‌دهد. از نظر ظاهر و نصب شبیه RCE-AL است، اما هادی مخصوص، مقاومت محیطی را بالا می‌برد. اگر بار شما زیر 120 آمپر است و شرایط محیط سخت‌تر است، ALUST انتخاب امن‌تری است.

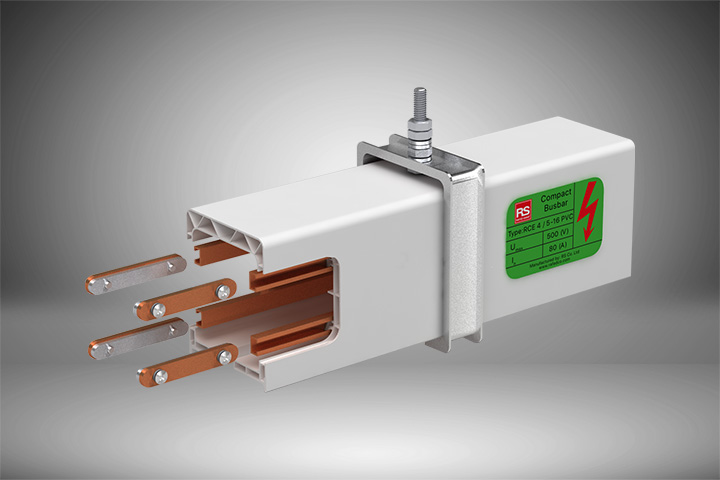

  ۳) RCE-PVC (محفظه پلیمری + هادی مسی)

  راهکار اقتصادی و سریع‌النصب برای پروژه‌های صنعتی/تجاری؛ بازه 60 تا 280 آمپر. وقتی سرعت تحویل، هزینه مناسب و نصب ساده مهم است، RCE-PVC بهترین توازن را می‌دهد.
  نکته‌ی کاربردی: هر سه مدل شاخه‌های استاندارد ۴ متری دارند و در صورت نیاز، شاخه‌های ۱ تا ۶ متری هم تولید می‌شود تا برش‌کاری کاهش یابد و نصب تمیزتر انجام شود.



   انتخاب آمپر برای باسبار جرثقیل سقفی محفظه بسته

  لازم نیست وارد محاسبات پیچیده شوید؛ چند قاعده‌ی ساده کمک می‌کند:

  •  سالن کوچک/تک‌جرثقیل با بار سبک → معمولاً 80 یا 120A
  • سالن متوسط یا دو جرثقیل → اغلب 120 یا 200A
  • مسیر طولانی/بار بالاتر/آینده‌نگری برای توسعه → معمولاً 200 یا 280A
    اگر طول مسیر زیاد است و نگران افت ولتاژ هستید، تغذیه میانی یا دوطرفه به رساندن یکنواخت برق کمک می‌کند. انتخاب بین ۴ شینه و ۵ شینه هم به نیاز شما به نول برمی‌گردد؛ اگر مصرف‌کننده‌ای دارید که به نول احتیاج دارد، ۵ شینه منطقی است.
    مثال کوتاه: سالن ۶۰×۱۸ با دو جرثقیل ۵ تُن → در اکثر پروژه‌ها 120A انتخاب معقولی است؛ اگر مسیر طولانی‌تر یا توسعه در پیش است، 200A را در نظر بگیرید.
    راهنمای سریع: اطلاعاتی که برای پیشنهاد دقیق لازم داریم فقط طول مسیر، توان/آمپر تقریبی و شرایط محیط است؛ همین.


    طراحی مسیر و اتصالات خط برق‌رسان جرثقیل سقفی محفظه بسته

    برای اینکه مسیر برق‌رسانی سال‌ها بی‌دردسر کار کند، به چند نکته‌ی ساده توجه کنید:
  • مسیر مستقیم یا منحنی: امکان ساخت مسیر منحنی با حداقل شعاع حدود 1/20 متر وجود دارد تا راحت از ستون‌ها و موانع عبور کنید.
  • شاخه‌های ماژولار: استاندارد ۴ متری + سفارشی ۱ تا ۶ متری؛ نصب تمیزتر، برش‌کاری کمتر.
  • مفصل انبساط: اگر طول کل مسیر بیش از ۲۰۰ متر است، مفصل انبساط جلوی تغییر شکل در گرما/سرما را می‌گیرد.
  • براکت‌بندی صحیح: فاصله‌ی مناسب بین براکت‌ها باعث می‌شود ریل تراز بماند و فشار اضافی به اتصالات وارد نشود.
  • نقطه تغذیه: بسته به طول و بار، یک‌سویه، میانی یا دوطرفه انتخاب می‌شود تا افت ولتاژ کنترل گردد.
  • کیت اتصال و درپوش‌ها: اتصال تمیز شاخه‌ها و استفاده از درپوش‌های انتهایی، هم ایمنی را بالا می‌برد هم سرویس را ساده‌تر می‌کند.
    جمع‌بندی طراحی: با همین چند اصل ساده، مسیر شما ایمن‌تر، پایدارتر و قابل سرویس‌تر می‌شود. اگر تردید دارید، نقشه یا یک عکس از سالن برایمان بفرستید؛ بهترین چیدمان را پیشنهاد می‌دهیم.

  نصب و تحویل خط برق‌رسان جرثقیل سقفی محفظه بسته RCE

  پیش از نصب: مسیر را روی سازه علامت‌گذاری کنید، نقاط براکت‌ها را مشخص کنید، و از آماده بودن برق ورودی و ارت مطمئن شوید. اصول HSE مثل قفل/برچسب و قطع ایمن رعایت شود.

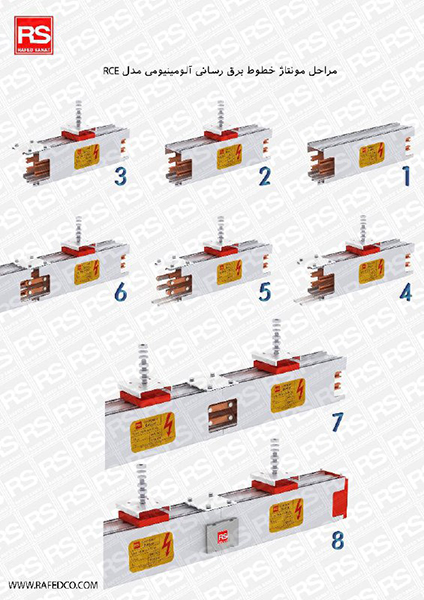

  مراحل پیشنهادی:
  1. نصب براکت‌ها با فواصل استاندارد و کنترل تراز.
  2. مونتاژ شاخه‌ها و کیت‌های اتصال؛ درزها و راستای مسیر را چک کنید.
  3. اجرای نقطه تغذیه (یک‌سویه/میانی/دوطرفه) و انجام ترمینیشن تمیز.
  4. نصب و تنظیم جاروبک‌ها؛ حرکت آزاد و فشار مناسب تماس را بررسی کنید.
  5. تست بی‌باری (پیوستگی، فازبندی، عایقی) و سپس تست باری با حرکت طولی/عرضی.
  6. تحویل با چک‌لیست و آموزش مراقبت دوره‌ای.
  خطاهای رایج (و پیشگیری):
  • اتصالات شل → پیچ‌ها را با گشتاور مناسب سفت کنید.
  • عدم هم‌محوری شاخه‌ها → هنگام اتصال از تراز استفاده کنید.
  • فشار نامناسب جاروبک → طبق دستور سازنده تنظیم شود.
  • بی‌توجهی به انبساط در مسیرهای بلند → مفصل انبساط فراموش نشود.

  ایمنی و استاندارد IP23 در باسبار جرثقیل سقفی RCE و نگهداری دوره‌ای

  IP23 یعنی مسیر در برابر ورود اجسام درشت و پاشش زاویه‌دار آب محافظت دارد؛ برای اغلب سالن‌های صنعتی استاندارد مناسبی است. محفظه‌ی بسته‌ی باسبار باعث می‌شود تماس ناایمن و گیر مکانیکی کابل‌ها به کمترین حد برسد.
  نگهداری دوره‌ای پیشنهادی:

  • <ماهیانه: نگاه چشمی مسیر، اتصالات و تمیزی کانال
  • فصلی: کنترل سایش جاروبک‌ها و فشار فنر؛ در صورت نیاز تعویض کنید.
  • سالانه: بررسی حرفه‌ای نقاط تغذیه و اتصالات؛ اگر امکانش هست، یک پایش حرارتی (ترموگرافی) برای شناسایی اتصالات داغ انجام دهید.

  نکته‌ی محیطی: اگر محیط مرطوب یا خورنده است، از مدل‌های متناسب (مثل RCE-ALUST یا پوشش‌های حفاظتی روی شینه‌ها) استفاده کنید تا طول عمر سیستم بالا برود.

  جمع بندی خرید شین برق جرثقیل (RCE) از رافد صنعت

  اگر یک راه‌حل ایمن، مرتب و کم‌دردسر برای برق‌رسانی جرثقیل سقفی می‌خواهید، شین برق جرثقیل (RCE) با مدل‌های RCE-AL / RCE-ALUST / RCE-PVC همان انتخاب مطمئن است. انتخاب آمپر مناسب (60/80/120/200/280) و چیدمان درست تغذیه (یک‌سویه/میانی/دوطرفه) باعث می‌شود افت ولتاژ کنترل و حرکت جرثقیل پایدار باشد.
  برای برآورد دقیق و رایگان، همین حالا ارسال کنید:

  • طول مسیر (متر)
  • آمپر/توان تقریبی
  •  نوع محیط (خشک، مرطوب، گردوغبار، خورنده)
  • ۴ یا ۵ شینه (اگر مطمئن نیستید، خالی بگذارید)
  • نقشه یا عکس سالن (اختیاری)
    تیم فنی رافد صنعت سریع‌ترین پیشنهاد مدل و آمپر را می‌دهد و زمان اجرا را اعلام می‌کند.
