خنک کننده تابلو برق - رافد صنعت
خنک کننده تابلو برق

خنک کننده تابلو برق

کابینت کولر رافتکس (RAFTEX)

کابینت کولر رافتکس به عنوان یک منبع مولد هوای سرد جهت دستگاه ها و ماشين آلاتي كه در قسمت هاي حساس آن نياز به خنك شدن دارند طراحی و کاربرد دارد. اين سیستم مي تواند فقط توسط هواي فشرده با فشار 5.5 تا 8 بار جريان هواي خنكي از 10- تا 25+ درجه سانتيگراد به ميزان 1100-110 ليتر بر دقيقه ايجاد كند.
با توجه به اينكه اين دستگاه نياز به برق يا مواد شيميايي خاصی براي خنك كردن ندارد و همچنین داراي هيچ قسمت گردنده اي نمي باشد كه اصطلاك پذير باشد، مي تواند در طيف گسترده اي از صنایع مفيد ، مؤثر و مقرون به صرفه واقع شود.

نحوه كاركرد کابینت كولر رافتكس

این وسیله از پدیده فیزیکی گرداب هوایی Vortex بهره می گیرد که در سال 1933 میلادی توسط یک فیزیکدان فرانسوي بنام جرج رنك (Georges J. Ranque) كشف شد. طبق این خاصیت هواي فشرده متصل به دستگاه به دليل جريان گردابي به دو قسمت سرد و گرم تقسيم گرديده و از دو انتهاي دستگاه خارج مي شود.
در بعضی از مدل ها مقدار جريان هوا و برود آن توسط پيچ تنظيمي در انتهاي دستگاه قابل تنظيم است و اين دو يعني مقدار جريان هوا و درصد خنكي نسبت معكوس دارند؛ بدین معنا كه اگر مقدار جريان هواي خروجي را زياد كنيم مقدار خنك كنندگي كم می شود و بلعكس.


مزایای کابینت کولر رافتکس

  • عدم نیاز به برق یا مواد شیمیایی
  • عدم نیاز به گاز فریون (CFC-FREE)
  • نداشتن قطعه گردنده
  • قابلیت تنظیم دما و هوای خروجی
  • داراری ابعاد کوچک و وزن کم
  • دارای بدنه مقاوم و عمر طولانی
  • مناسب برای مناطق خطر انفجار
  • عدم نیاز به تعمیرات
  • سرعت عملکرد بالا
  • عدم ایجاد آلودگی محیط زیست
  • مقرون به صرفه
همچنین این دستگاه با ایجاد فشار مثبت قوی در داخل تابلو ها از ورود و نشستن گرد و خاک و سایر آلودگی های محیطی ( با توجه به نوع صنعت) جلوگیری می کند.

کاربرد های کابینت کولر رافتکس
  • خنک کردن تابلو های برق
  • خنک کردن محفظه های داغ ماشین آلات
  • خنک کردن کنترلر های الکتریکی و الکترو موتور ها
  • خنک کردن قطعات الکترونیکی
  • خنک کردن محفظه های لیزری
  • خنک کردن فلزات مذاب
  • خنک کردن سیل های مکانیکی داغ
  • خنک کردن قطعات در حال ماشین کاری
  • خنک کردن قطعات لحیم کاری شده

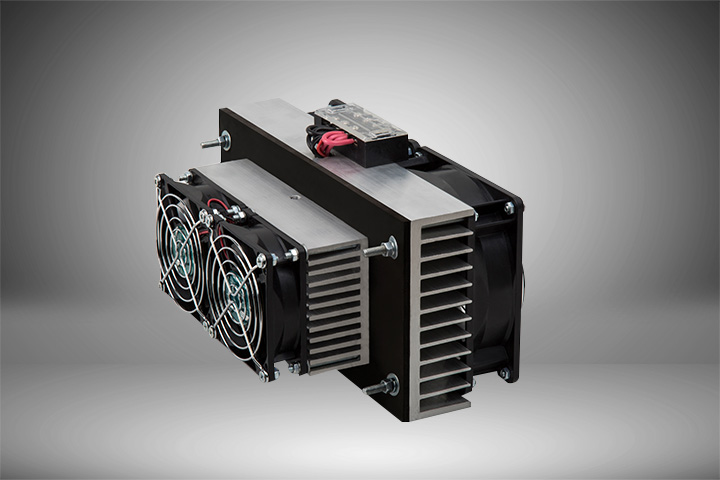

کولر الکتریکی رافتییر (RAFTIER)

برای خنک کردن محفظه های داغ از جمله تابلوهای برق که دارای المان های گرم شونده همچون ترانسفورمر، درایوهای موتور الکتریکی و بردهای الکترونیکی می باشند، لازم است از دستگاه های خنک کننده از جمله فن یا کولرهای تبریدی استفاده کرد؛ که نوع اول ابتدایی بوده و فقط هوای داخل تابلو را با بیرون جابه جا می کند و نوع دوم که مناسب به نظر می رسد معایبی چون پرهزینه بودن، حجم زیاد و سرویس نگهداری های مستمر را به همراه دارد. شرکت رافدصنعت اقدام به تولید خنک کننده (کولر)خاص، مناسب و مقرون به صرفه ای بنام Raftier کرده است که از صفحات Peltier تا TEC برای ایجاد خنکی در داخل تابلوهای برق یا دیگر محفظه های داغ مشابه استفاده می کند. این خنک کننده الکترونیکی فقط با استفاده از برق و بدون نیاز به موتور یا کمپرسور، دمای داخل تابلو را در دمای مطلوب اتاق (بین 20 تا 25 درجه سانتیگراد) نگه می دارد.
نحوه کارکرد کولر الکترونیکی رافتییر این وسیله از خاصیت فیزیکی مدار الکترونیکی که توسط فیزیکدان چارلز پلتییر در سال 1834 کشف شده بود استفاده می کند، بدین طریق که با اعمال جریان مستقیم DC به مدار ترانزیستوری دو صفحه سرد و گرم ایجاد شده و از صفحات سرد، برای جذب گرمای محیطی استفاده می گردد. به این صفحات کولر ترموالکتریک ( Thermo Electric Cooler ) TEC نیز می گویند.

مزایای کولر الکتریکی رافتییر
  • حجم کم و راندمان بالا
  • قابلیت استفاده در مکان های محدود مانند ارتفاعات و...
  • بدون نیاز به گاز فرئون
  • بدون نیاز به موتور یا کمپرسور
  • بدون نیاز به هوای فشرده
  • عدم ایجاد آلودگی زیست محیطی
  • نداشتن قطعه گردنده مصرفی
  • عمر مفید بالا
  • مقرون به صرفه
  • هزینه نگهداری و تعمیرات پایین

کاربردهای کولر الکترونیکی رافتییر
  • انواع تابلوهای برق (الکتریکی-الکترونیکی)
  • محفظه های داغ
  • درایوهای موتورهای الکترونیکی
  • کیوسک های مخابراتی
  • شارژهای باتری
  • دستگاه های جوش
  • دستگاه های برش CNC و لیزر
  • دستگاه های آزمایشگاهی
  • ظروف مواد غذایی
  • مخازن آب خنک
